JWZ型報壓壓力管道閥門專用試驗臺：
A級標準覆蓋：A1公稱壓力大于或者等于10Mpa且公稱直徑大于或者等于300mm的金屬閥門。A2公稱壓力大于4.0Mpa，且設計溫度低于或者等于零下101°C的金屬閥門。
B級標準覆蓋：公稱壓力大于4.0Mpa，且公稱直徑大于或者等于50mm的其它金屬閥門。
用途特點及工作原理功能：
JWZ型系列液壓閥門測試臺是我公司在累積多年生產閥門測試檢測設備技術的基礎上,按照國家GB/T13927-2008《通用閥門壓力試驗》和GB/T26480-2011《閥門的試驗與檢測》等標準，參照國際標準ISO5208《工業用閥門的壓力試驗》和美國石油學會標準API1598-2009《閥門的檢驗和試驗》的標準規范要求而研制產品，可對閥門進行殼體試驗，上密封試驗，高壓水密封試驗和低壓氣密封試驗,是國家專利產品專利號：ZL2016 1 0240324.1。

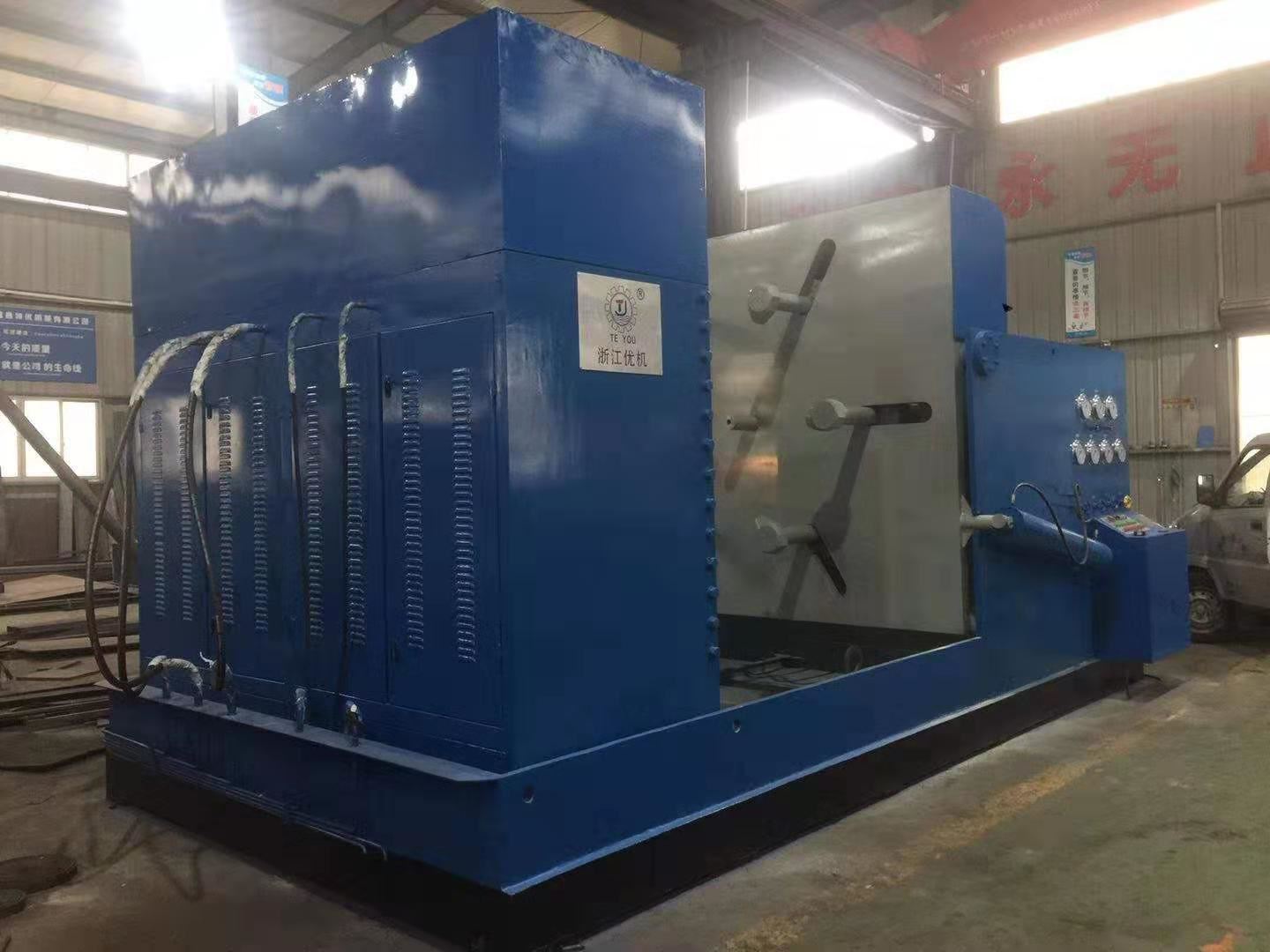

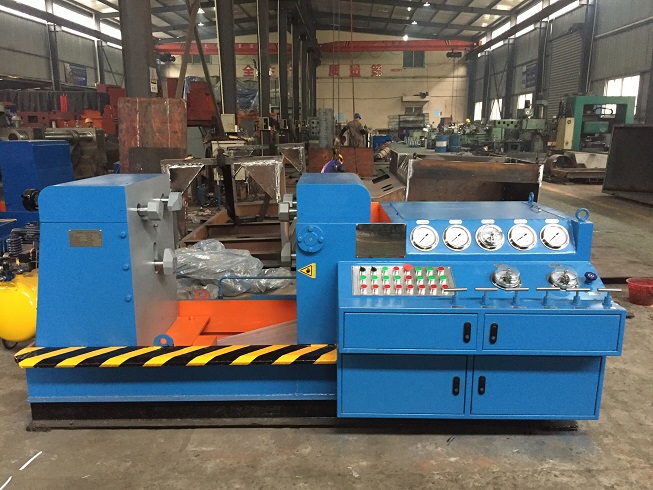

JWZ型閥門液壓測試臺由液壓系統、電器控制系統、高低壓水泵供壓裝置系統、油壓、水氣壓儀表系統、控制閥門系統、夾緊工作臺系統和液壓介質儲存循環水箱組成，測試過程與結果，符合有關規定和要求。水管路設計雙向進壓和卸壓，閥門試壓時，可以單面加壓也可雙面加壓，加注壓力介質為水和氣。
測試臺采用法蘭端面密封、抱壓爪直接夾緊閥門法蘭背面壓緊，夾緊機構由夾爪的夾緊油缸直接驅動來工作，夾爪軸向可以進退，不受法蘭厚度限制。徑向移動由油缸和杠桿組成，實現各夾爪徑向同步移動，徑向夾爪可以進退.不受閥門法蘭直徑限制。對測試閥門無外力影響。測試臺一端可左右水平移動，試壓不受測試閥門結構長度限制。另一端壓臺可翻轉90度，便于進行閥門的密封和氣密性能檢測。液動供壓水泵由液壓系統作動力，經過電器控制換向閥自動換向，使高壓水缸（泵）自動往復運動工作，利用吸水單向閥和出水單向閥互換不斷向被試閥門供壓，達到被試閥門所需壓力要求。適用于法蘭式閥門的強度和密封試驗。要求設壓緊油缸自鎖功能：當測試閥門腔內有壓力時，壓緊油缸不能松開，防止操作失誤時起保護作用。
